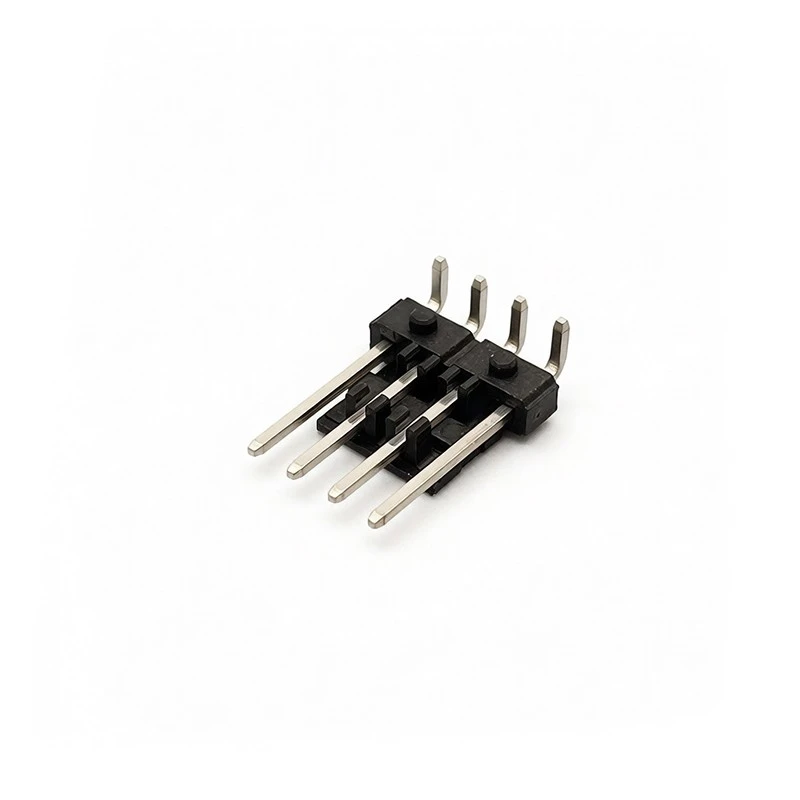

2,54 mm Pitch Maxsus Avtomobil PIN sarlavhalari

QA2543: 2,54 mm pitch Custom avtomobil PIN sarlavhalari









Ikkilik-3A qatorli sxema

2,54 mm ikki{1}}qatorli struktura 14V doimiy tokda har bir kontakt uchun 3,0A gacha quvvat oladi. Avtomobil boshqaruv modullari bir nechta quvvat va signal zanjirlarini teng boʻlgan bir qatorli pin sarlavhasiga qaraganda qisqaroq tenglik uzunligiga joylashtiradi.

Maxsus pin soni, uzunligi va o'rnatish tuzilishi

PIN miqdori, ochiq pin uzunligi va plata{0}}o‘rnatish konfiguratsiyasi maqsadli PCB va ulanadigan ulagichga mos keladigan tarzda ishlab chiqarilgan. Tayyor sarlavha to'g'ridan-to'g'ri modul to'plamining balandligi va korpus holatiga adapter platalarisiz yoki qo'lda qisqartirilgan pinlarsiz mos keladi.

Avtomobil harorat tsikllari uchun-oltin qoplamali kontaktlar

Qalin oltin qoplama kontakt yuzasini oksidlanishdan himoya qiladi, chunki ulagich −40 darajadan +105 darajagacha ishlaydi. Sovuq ishga tushirish, dvigatel bo'limi haroratining ko'tarilishi-va avtomobilning takroriy tebranishi paytida kontakt qarshiligi 20 mŌ ichida qoladi.







Pitch	2,54 mm
Nominal oqim	3 A AC/DC
Nominal kuchlanish	250 V o'zgaruvchan tok
Izolyatsiyaga qarshilik	1000 MŌ dan katta yoki unga teng
Kontakt qarshiligi	20 mŌ dan kam yoki unga teng
Dielektrik qarshilik kuchlanishi	1000 V AC/min
Harorat oralig'i	-40 darajadan +125 darajagacha







Jiankun ishlab chiqarish jarayoni elektronika ishlab chiqarish uchun professional sifat nazorati standartlariga amal qiladi va uchta asosiy bosqichga bo'lingan: oldingi-ishlab chiqarish, o'rta{1}}ishlab chiqarish va sifat nazorati hamda quyida batafsil tavsiflangan-oxirgi saqlash va yetkazib berish:


Oldingi-Oxirgi jarayon: Komponentlarni shakllantirish
1. Terminalni shtamplash va shakllantirish
Xom ashyo sifatida yuqori-tozalikdagi mis lentadan foydalangan holda, terminal blankalarini sovuq shakllantirish uchun-tezkorlikdagi aniqlikdagi shtamplash uskunasi ishlatiladi. Keyinchalik elektr aloqasi ishlashi uchun poydevor qo'yish uchun terminallarning strukturaviy aniqligi va mexanik kuchi qat'iy nazorat qilinadi.
2. Terminalni elektrokaplama
Malakali tashqi etkazib beruvchilar RoHS va REACH kabi sanoat atrof-muhit va ishonchlilik talablariga javob berish bilan birga terminallarning o'tkazuvchanligini, oksidlanishga chidamliligini va kiritish/olib tashlash chidamliligini oshirish uchun oltin qoplama, qalay qoplama va nikel qoplama kabi sirt ishlovlarini amalga oshiradi.
3. Plastik korpuslarni inyeksion kalıplama
Muhandislik plastik granulalari (PA66 va LCP kabi) nozik qarshi kalıplama mashinalari yordamida yuqori haroratlarda eritiladi va konnektor korpusini hosil qilish uchun qoliplarga AOK qilinadi, bu esa o'lchov barqarorligini, izolyatsiyalash ishlashini va haroratga chidamliligini ta'minlaydi.


O'rta{0}}ishlab chiqarish jarayoni va sifat nazorati
1. Avtomatlashtirilgan yig'ish
Yuqori-tezlikli pinni kiritish uskunasi elektrolizlangan terminallarni inyeksiya bilan qoplangan-qoliplangan korpusga aniq kiritish va qulflash uchun ishlatiladi, bu esa ulagichning elektr ulanish strukturasini tashkil qiladi. Vizyonni joylashtirish tizimi butun jarayon davomida yig'ishning aniqligini ta'minlaydi.
2. CCD vizual tekshiruvi
Yuqori aniqlikdagi CCD ko'rishni tekshirish tizimi ±0,01 mm gacha aniqlash aniqligi bilan (plastik korpusdagi terminal deformatsiyasi yoki chaqnash kabi) va o'lchov aniqligini (masalan, terminal hizalamasining og'ishi) avtomatik ravishda tekshirish uchun ishlatiladi.
3. Lenta-va-Reel qadoqlash
Malakali mahsulotlar quyi oqimdagi mijozlarning SMT avtomatlashtirilgan joylashtirish jarayoni talablariga javob berish uchun tashuvchi lenta va qopqoq lentalariga qadoqlanadi, shu bilan birga tashish va saqlash vaqtida shikastlanishning oldini oladi.
4. Yakuniy 100% Tekshirish
Birlashtirilgan “qo‘lda vizual tekshirish + elektr unumdorligini tekshirish” jarayoni orqali mahsulotlarning IATF 16949 kabi sanoat sifat tizimi talablariga muvofiqligini ta’minlash uchun-shu jumladan, elektr uzluksizligi, chidamlilik kuchlanishi va izolyatsiyaga chidamlilik-ulagichlarning asosiy elektr ko‘rsatkichlarini tekshiramiz.


Orqaga-Saqlash va yetkazib berishni tugatish
1. To‘plamga asoslangan inventar boshqaruvi-
Malakali mahsulotlar skanerlanadi va WMS (Omborni boshqarish tizimi) orqali inventarizatsiyaga qabul qilinadi, bu esa ishlab chiqarish partiyasini kuzatish imkonini beradi, inventarni dinamik nazorat qiladi va birinchi{0}}Kirish, birinchi{1}}chiqish (FIFO) boshqaruvini taʼminlaydi.
2. Buyurtmani bajarish va yetkazib berish
Tanlash va tayyorlash mijozning buyurtma talablariga muvofiq yakunlanadi va jo'natish logistika tizimi orqali tartibga solinadi. O'z vaqtida yetkazib berish va kuzatilishi mumkin bo'lgan sifatni ta'minlash uchun butun jarayon davomida partiyaning kuzatilishi hisobotlari va Muvofiqlik sertifikati (COC) taqdim etiladi.







Jiankun Connectors kompaniyasining asosiy ishlab chiqarish bazasi IATF 16949 avtomobil sifatini boshqarish tizimiga asoslanadi va ISO 9001 umumiy sifat standartlarini o'z ichiga oladi. Yilni ixcham mahsulot dizayni va yuqori ishonchli ulanishlar uchun ishlash talablariga e'tibor qaratib, kompaniya "xom ashyoni qayta ishlash - butlovchi qismlarni shakllantirish - tayyor mahsulotni yig'ish - sifatni tekshirish" dan butun jarayonni qamrab oluvchi to'liq avtonom ishlab chiqarish zanjirini o'rnatdi. Ixtisoslashtirilgan ustaxonalarni rayonlashtirish, aniq mehnat taqsimoti va aqlli uskunalardan foydalanish orqali zavod har bir bosqichda nazorat qilinadigan sifat va samaradorlikni taʼminlab, avtomobilsozlik, tibbiyot va raqamli sohalardagi yuqori{4}}ilovalar uchun mustahkam apparat taʼminotini taʼminlaydi.


Inyeksion kalıplama ustaxonasi: Yuqori-aniqlikdagi avtomatlashtirilgan qoliplash, mikrostrukturaviy komponentlar sifati uchun mustahkam poydevor qo‘yish
Inyeksion kalıplama bo‘limining asosiy operatsion bo‘limi sifatida inyeksion kalıplama ustaxonasi butun jarayon davomida ixchamlik va yuqori qattiqlik uchun mahsulot dizayni talablariga mos keladigan mikro{0}}konnektor korpuslari va ichki qulflar kabi plastik konstruksiya qismlarini aniq shakllantirishga qaratilgan:
 Uskunalar va jarayonlarni nazorat qilish
 Jarayon sifatini tekshirish


Shtamplash ustaxonasi: nozik mis tasmasini qayta ishlash, mikro terminallarning asosiy ishlashini kuchaytirish
“Mis tarmoqli xomashyo filiali”ning asosiy ishlov berish sohasi sifatida Shtamplash ustaxonasi mikro{0}}terminallarni aniq shtamplash bo‘yicha ixtisoslashgan bo‘lib, mahsulotlarning elektr quvvatini ta’minlash uchun zarur bo‘lgan asosiy substratni-shu jumladan past kontaktga chidamlilik va yuqori ulanish barqarorligi bilan ta’minlaydi:

• Uskunalar va xom ashyo konfiguratsiyasi
• Jarayonning uzluksiz integratsiyasi


I va II yig‘ish sexlari: Avtomatlashtirilgan integratsiyalashgan yig‘ish, yopiq{0}}prosess sifatini nazorat qilishga erishish
Yig'ish bo'yicha I va II seminarlar asosiy yig'ish jarayonlariga qaratilgan. Aqlli avtomatlashtirilgan ishlab chiqarish liniyalarining bir nechta to'plamini o'rnatish orqali ular shtamplash va inyeksion kalıplama operatsiyalaridan terminalni siqish va komponentlarni birlashtirish kabi asosiy jarayonlarni yakunlash uchun malakali komponentlarni oladi, shu bilan birga yig'ish jarayonini aniq tekshirishni amalga oshiradi:

• Avtomatlashtirilgan nozik yig'ish
• Integratsiyalashgan-Line Inspection



Avtonom ishlab chiqarish sxemasi-oxirigacha-: samaradorlik va sifatning ikki tomonlama kafolati
Avtonom ishlab chiqarish sxemasi-oxirigacha-markazi boʻlgan korxona xomashyoni qayta ishlash va butlovchi qismlarni shakllantirishdan tayyor mahsulotni yigʻishgacha-barcha bosqichlardagi toʻsiqlarni yoʻq qiladi. Raqamli boshqaruv tizimi orqali barcha ustaxonalar ishlab chiqarish maʼlumotlarini almashishadi, bu esa har bir ishlab chiqarish partiyasi uchun xomashyo partiyalari, asbob-uskunalar parametrlari va tekshirish maʼlumotlarini aniq kuzatish imkonini beradi. Bu integratsiyalashgan sxema nafaqat bir nechta sektorlar boʻylab mijozlarning ommaviy yetkazib berish talablariga javob berish uchun ishlab chiqarish sikllarini qisqartiribgina qolmay, balki standartlashtirilgan jarayonlar va yakuniy tekshirish orqali toʻliq nazorat qilinadigan sifatni boshqarish tizimini ham oʻrnatadi.-







1. Standartlashtirilgan qadoqlash dizayni
JKUN sanoatda standartlashtirilgan qadoqlash yechimlarini-o‘zlashtiradi. Mahsulotlar o'z xususiyatlariga ko'ra maxsus karton qutilarga chiroyli tarzda qadoqlanadi va qadoqlangandan keyin tagliklarga bir xilda mahkamlanadi. Bu forkliftni yuklash va tushirishni osonlashtirgan holda tartibli stackingni ta'minlaydi, omborxona va tranzit operatsiyalari samaradorligini sezilarli darajada oshiradi.


2. Standart saqlash talablari
Mahsulotlar har doim toza, quruq omborda asl, buzilmagan qadoqlarida saqlanishi kerak. Biz yorug'likdan himoyalangan, minimal harorat va namlik tebranishlari va namligi past bo'lgan joylarga ustunlik berishni tavsiya qilamiz. Bundan tashqari, mahsulot ishlashiga ta'sir qilishi mumkin bo'lgan zararni oldini olish uchun qadoqni tashqi bosim yoki ta'sirga duchor qilishdan saqlaning.


3. Moslashuvchan yuk opsiyalari
Turli xil buyurtma talablari va logistika qamrovini qondirish uchun mahsulotlar turli yuk tashish usullarini taklif etadi, jumladan, toʻliq yuk avtomobili transporti (yuk mashinalari), xalqaro ekspress xizmatlar (UPS, TNT, FedEx, EMS va DHL kabi), havo yuklari va muayyan stsenariylarga moslashuvchan tarzda moslashtirilishi mumkin boʻlgan okean yuklari.


4. Tashish va tashishda ehtiyot choralari

• Tashish vaqtida qadoqning o'tkir jismlar bilan aloqa qilishiga va qattiq ta'sirlarga yo'l qo'ymaslikka alohida e'tibor bering, chunki bu mahsulot sifatiga ta'sir qilishi mumkin bo'lgan qadoqning shikastlanishiga olib kelishi mumkin;
• Oddiy tashish va to'g'ri ishlash sharoitida ushbu mahsulot sog'liq uchun ortiqcha xavf tug'dirmaydi; biroq, mos kelmaydigan operatsiyalarning oldini olish uchun-yuklash va tushirish xavfsizligiga ustuvor ahamiyat berish kerak;
• Qadoqlash materiallari to'g'ri yo'q qilinishi kerak; beg'araz utilizatsiya qilish qat'iyan man etiladi va ekologik talablarga ham, ekspluatatsiya standartlariga ham rioya qilish kerak.







Kompaniyamizning sifat menejmenti tizimi xalqaro miqyosda tan olingan sertifikatlashtirish standartlari asosida qurilgan boʻlib, “tizim sertifikatini tasdiqlash + yakuniy-to-jarayonlarni nazorat qilish va toʻliq hayot aylanishini kuzatish”dan iborat uch{0}}tarmoqli sifat kafolati modelini oʻrnatadi. Bu mahsulot sifati barqaror va ishonchli bo'lishini ta'minlaydi, barcha muvofiqlik standartlariga javob beradi va bozorga kirish talablari va turli jahon bozorlarining dastur standartlariga to'liq javob beradi.


Vakolatli sertifikatlar bilan tasdiqlangan sifatni ta'minlash tizimi
Kompaniya sifat, atrof-muhit va sanoatga oid-ko‘p bosqichli muvofiqlik tizimini yaratdi. Standartlashtirilgan boshqaruv tizimlari va mahsulot sertifikatlarini ikki tomonlama qo‘llab-quvvatlash orqali biz mahsulot sifati uchun mustahkam poydevor yaratdik:
1. IATF 16949 Avtomobil sifatini boshqarish tizimini sertifikatlash
2. ISO 9001 sifat menejmenti tizimini sertifikatlash
3. ISO 14001 Atrof-muhitni boshqarish tizimini sertifikatlash
4. UL/CUL mahsulot xavfsizligi sertifikati
5. Idoralar mahsulotiga muvofiqlik sertifikati


End{0}}to-End, Closed-Sifat nazorati chora-tadbirlari
Nufuzli sertifikatlashtirish tizimidan foydalangan holda kompaniya mos kelmaydigan mahsulotlarni aniq aniqlash va rad etish imkonini beruvchi “kelib kelayotgan materiallar-ishlab chiqarish-dan tortib, butun jarayonni qamrab oluvchi uzluksiz, yakuniy{0}}-sifatni nazorat qilish mexanizmini yaratdi:
1. Kiruvchi sifat nazorati (IQC)
2. -Jarayon sifatini nazorat qilish (IPQC)
3. Tayyor mahsulotlarni yakuniy tekshirish (FQC)


To'liq hayot aylanishi sifatini kuzatish va doimiy takomillashtirish
Kompaniya noyob mahsulot partiyasi identifikatorlaridan foydalangan holda kuzatuv tizimini yaratdi. Partiya kodlari orqali u xomashyo manbalari, ishlab chiqarish uskunalari, jarayon parametrlari, sinov ma'lumotlari va operatorlarning kuzatuvini yakunlash-{2}}nihoyasiga yetkazadi, bu esa sifat muammolarini aniq aniqlash va tezkor tekshirish imkonini beradi. optimallashtirish. Bu bizning sifat menejmenti tizimimizni va mahsulot sifatini dinamik yaxshilashga yordam beradi va shu bilan mijozlar ehtiyojini qondirishni doimiy ravishda yaxshilaydi.
